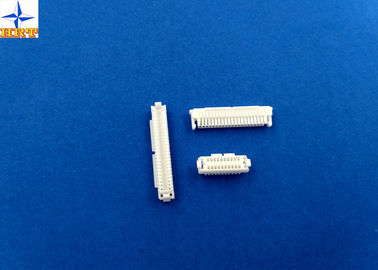

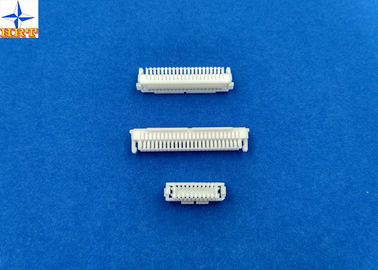

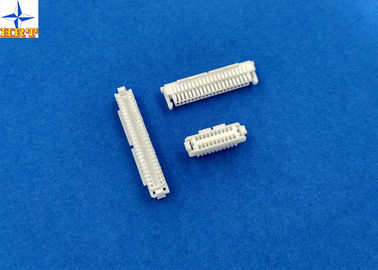

1.0mm Pitch Wire To Board SHLD Crimp Style Connectors With Secure Locking Device

Szczegóły Produktu:

Place of Origin:	Dongguan, China(mainland)
Nazwa handlowa:	HRT
Orzecznictwo:	ISO9001/ ISO14001/UL/RoHS/REACH
Model Number:	A1002HA-2XNP

Zapłata:

Minimum Order Quantity:	5000 pcs
Cena:	negotiated
Packaging Details:	Reel, Tube(Pipe), Tape, Bag or as required.
Delivery Time:	5 to 8 working days after payment checked
Payment Terms:	TT, Western Union, PayPal, L/C
Supply Ability:	28 million pcs per month

Skontaktuj się teraz

Szczegółowy opis produktu

Kategoria:	Obudowa drutu	Odpowiedni terminal:	A1002T
Materiał:	Nylon66 UL94V-0	Zakres drutu:	AWG26# do 28#
Płeć:	Kobieta	Okrążenie:	20 lub 30 lub 40 lub 50 pozycji
Podkreślić:	Złącza płytek drukowanych , złącza pcb przewód do płytki , złącza zaciskane nylon66

1, szczegóły specyfikacji produktu

Podstawowe informacje o rozmiarze
Kolor		Biały
Poziom		1,0 mm
Materiał obudowy		Nylon66 UL94V-0
Aplikacja		sygnał, przewód do płyty
Średnica izolacji drutu		maks. 0,80 mm
Materiały końcowe		Materiał mosiężny, wykończenie cynowane
Pakiet terminali		15 tys. szt./rolka
Odpowiedni terminal		A1002-T
Metoda przetwarzania terminala		E-stamping przed cynowaniem lub złoceniem

Właściwości elektryczne
Aktualna ocena		1A AC, DC
Napięcie znamionowe		50 V AC, DC
Rezystancja kontaktu		Maks. 30 mΩ
Rezystancja izolacji		min. 100mΩ
Wytrzymałość napięcia		500 V AC/minutę

Właściwości mechaniczne
Zakres temperatury		-25 ℃ do 85 ℃
Siła wkładania terminala		0,50kgf (maks.)
Siła mocowania terminala/obudowy		0,50kgf (Min.)
Siła retencji sworznia		0,50kgf (Min.)

Inne informacje proszę sprawdzić na poniższym obrazku.

2, Wprowadzenie do produktów z tej serii

Uprzejmie proszę zauważyć, że produkt z serii A1002, jeśli możesz kupić ten produkt jako zestaw, cena będzie bardzo rozsądna i korzystna.
1, zaciski: A1002T (cynowana lampa błyskowa lub złota lampa błyskowa)

2, obudowa: A1002H-NP i A1002HA-2XNP i A1002HA-2XNP nowa wersja

3, rwzniosłyrysunek techniczny i raport z badań
Następny załącznik to szczegółowy plik produktu w celach informacyjnych, będzie ci pomocny.

Rysunek wymiarowy
1,0 mm Pitch Wire To Board Złącza zaciskane SHLD z bezpiecznym urządzeniem blokującym

Raport z testów

3. Wartości znamionowe i odpowiednie przewody

Przedmiot	Standard
Napięcie znamionowe (maks.)	50 V AC/DC		Izolacja OD 0,80 mm (maks.)
Prąd znamionowy (maks.) I odpowiednie przewody	AWG#28	1A AC/DC
	AWG#30	1A AC/DC
	AWG#32	0,5 A AC/DC
Zakres temperatur otoczenia	-25℃ ~ +85℃*

*:W tym wzrost temperatury terminala

4. Wydajność elektryczna

Opis testu		Procedura	Wymóg
4-1	Rezystancja kontaktu	Złącza Mate, mierzone suchym obwodem, maks. 20 mV, 10 mA. (Na podstawie JIS C5402 5.4)	20mΩ (maks.)
4-2	Rezystancja izolacji	Złącza Mate, zastosuj 500 V DC między sąsiednim zaciskiem lub masą.(Na podstawie JIS C5402 5.2/MIL-STD-202 Metoda 302 Warunek B)	100 MΩ (min.)
4-3	Napięcie wytrzymywane przez dielektryk	Złącza Mate, przyłóż 250 V AC (rms) przez 1 minutę między sąsiednimi zaciskami lub masą.(W oparciu o metodę 301 JIS C5402 5.1/MIL-STD-202)	Bez awarii.
4-4	Rezystancja styku na zaciśniętej części	Zacisnąć odpowiedni przewód na zacisku, zmierzyć suchym obwodem, 20 mV (maks.), 10 mA.	5 mΩ (maks.)

5.Wydajność mechaniczna

Opis testu		Procedura	Wymóg
5-1	Siła wkładania i wyciągania siłownika	Wkładać i wyjmować złącza z prędkością 25±3mm/minutę.	Patrz paragraf 7
5-2	Siła wyciągania zagniatania	Zamocuj zaciśniętą końcówkę, wyciągnij osiowo przewód z prędkością 25 ± 3 mm/minutę. (Na podstawie JIS C5402 6.8)	AWG#28	1,0 kgf (min.)
			AWG#30	0,8 kgf (min.)
			AWG#32	0,5 kgf (min.)
5-3	Siła wkładania terminala.	Włóż zaciśniętą końcówkę do obudowy.	0,50kgf (maks.)
5-4	Siła mocowania terminala/obudowy.	Zastosuj osiową siłę wyciągania z szybkością 25±3mm/min na zacisk zamocowany w obudowie.	0,50kgf (Min.)
5-5	Siła retencji sworznia	Zastosuj osiową siłę nacisku z prędkością 25 ± 3 mm / minutę	0,50kgf (Min.)
5-6	Trwałość	W przypadku łączenia do 50 cykli z szybkością 10 cykli na minutę.	Rezystancja styku 40mΩ (maks.)
5-7	Wibracja	Amplituda: 1,5 mm PP Czas przemiatania: 10-55-10 Hz w ciągu 1 minuty Czas trwania: 2 godziny w każdej osi XYZ. (W oparciu o metodę 201A MIL-STD-202)	Wygląd Bez uszkodzeń. Rezystancja styku 40mΩ (maks.) Nieciągłość 1 μs (maks.)
5-8	Szok fizyczny	490m/s²｛50G｝, 3 pociągnięcia w każdej osi XYZ.(Na podstawie JIS C0041/MIL-STD-202 Metoda 213B Warunek A)

4, nasz pokaz rodziny produktów
Proszę spojrzeć na następne zdjęcie, możesz łatwo poznać naszą ofertę produktów.Naszym głównym produktem są obudowy z drutu, złącze typu przewód do płytki, złącze typu przewód do przewodu, złącza typu board-in, złącza FPC/FFC i inne.Możemy również kontrolować wadliwy wskaźnik o niskiej wartości, więc nasze części są akceptowane przez znane i międzynarodowe firmy, takie jak TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD itp. Wszystkie produkty są certyfikowane przez REACH, UL, RoHS .W celu ochrony środowiska niektóre części nie zawierają halogenów.
