| Place of Origin: | China |
| Nazwa handlowa: | HRT |
| Orzecznictwo: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Model Number: | A2001 |
| Minimum Order Quantity: | 5000 PCS |
|---|---|
| Cena: | Negotiated |
| Packaging Details: | Carton / Paper pots |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 1000 pcs per day |
| Nazwa produktu: | Obudowa/terminal A2001 | Poziom: | 2,00 mm |
|---|---|---|---|
| Numer pinu: | 02PIN ~ 18PIN | Materiał: | HSG: PA66, TER: brąz fosforowy, złoty lub cynowany |
| Wiersz: | pojedynczy | Stopień ochrony przeciwpożarowej: | UL 94V-0 |
| Podkreślić: | Złącza płytek drukowanych,złącza pcb przewód do płytki,złącze UL94V-0 2 mm |
||

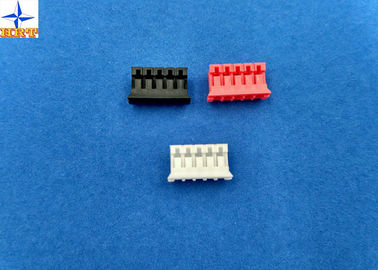

raster złącza przewód-płytka 2,00 mm Obudowa PA66 / Zacisk cynowany lub pozłacany
Opis:
1. Seria A2001 to A2001H-NP A2001HB-NP (obudowa jednorzędowa odpowiednia dla terminala serii A2001-T)
2, Materiały zastosowane w obudowie: PA66, bezhalogenowy, klasa ochrony przeciwpożarowej UL 94-V0.Minimalna ilość opakowania to 1000 sztuk/worek.
3. obudowa jednorzędowa mamy 2P ~ 18P, dzienna zdolność produkcyjna wynosi od 30 do 50 KPCS.

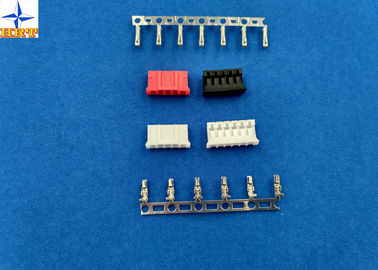

4. Zaciski są stemplowane brązem fosforowym, E-Stamping przed cynowaniem lub złoceniem, cynowane nazywamy A2001-TPe, pozłacane nazywamy A2001-GPe, minimalna ilość opakowania to 20 000 sztuk / rolka.Dzienna zdolność produkcyjna wynosi od 300 do 400 KPCS.
5. Zakres przewodów zacisków: AWG #26--#30, średnica zewnętrzna izolacji wynosi 1,30 mm (maks.).
| Opis testu | Procedura | Wymóg |
|
Rezystancja kontaktu |
Złącza Mate, mierzone suchym obwodem, maks. 20 mV, 10 mA. (Na podstawie JIS C5402 5.4) | 20mΩ (maks.) |
| Rezystancja izolacji | Złącza Mate, azastosować500 V DC między sąsiednimizacisk lub uziemienie.(Na podstawie JIS C5402 5.2/MIL-STD-202 Metoda 302 Warunek B) | 1000MΩ (min.) |
| Napięcie wytrzymywane przez dielektryk | Złącza Mate, przyłóż 800 V AC (rms) przez 1 minutę między sąsiednimi zaciskami lub masą.(Na podstawie metody JIS C5402 5.1/MIL-STD-202 301)) | Bez awarii. |
| Rezystancja styku na zaciśniętej części | Zacisnąć odpowiedni przewód na zacisku, zmierzyć suchym obwodem, 20 mV (maks.), 10 mA. | 5 mΩ (maks.) |
| Obecna ocena | Maksymalnie 2 A AC/DC |
| Napięcie znamionowe | 100 V AC/DC |
| Wytrzymać napięcie | 800 V AC/minutę |
| Rezystancja izolacji | min. 1000MΩ |
| Rezystancja styku | maks. 10 MΩ |
| Temperatura robocza | -25 - 85°C |
